机架式工业计算机

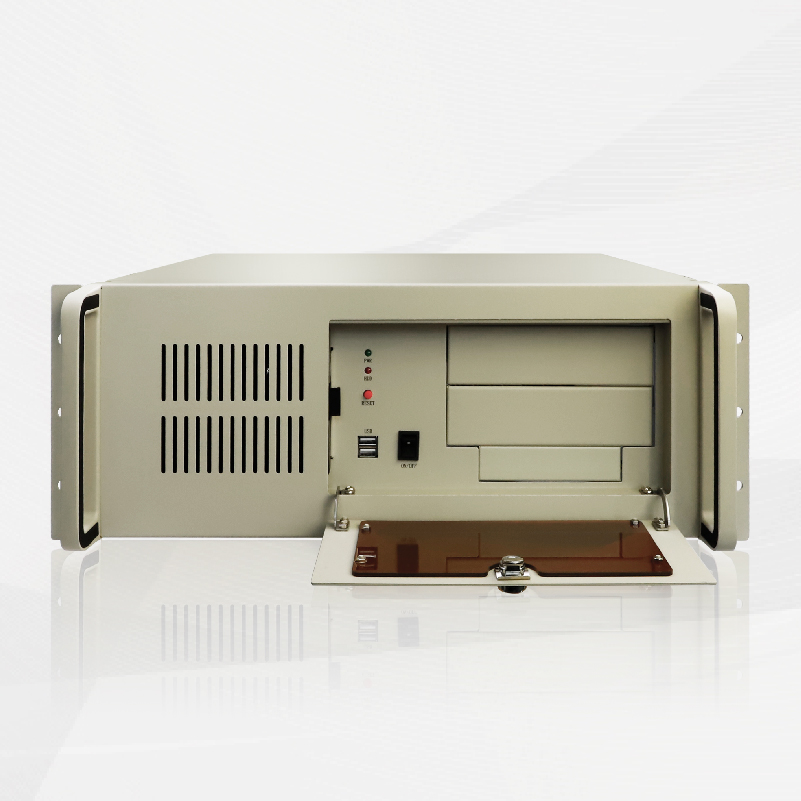

4U工控机【酷睿4代】

支持Intel LGA1150 Gen4 i3/i5/i7 CPU、支持Pentium/Celeron CPU

4× 240PIN DDR3 1333/1600MHz DIMM内存插槽,单根8GB,最大支持32GB

1×DVI-D、1×VGA,1×HDMI,支持独立双显、三显输出;

VGA支持最大分辨率1920×2000@60HZ,32bit色深,DVI支持最大分辨率1920×1200@60HZ

提供5×SATA接口,1×可选mSATA/Mini-PCIe接口

1×PCIe x16插槽,支持PCIe 3.0规格;

2×PCIe x4插槽(其中一个支持PCIe x1信号),支持PCIe 2.0规格;

4×32位PCI插槽,支持PCI Rev2.3标准



  • 产品参数
  • 应用场景
  • 下载中心

配置信息

处理器支持Intel LGA1150 Gen4 i3/i5/i7 CPU、支持Pentium/Celeron CPU
芯片组Intel Q87/B85
内存4 × 240PIN DDR3 1333/1600MHz DIMM内存插槽,
单根8GB,最大支持32GB
显示接口1 × DVI-D、1 × VGA,1 × HDMI,支持独立双显、三显输出;
VGA支持最大分辨率1920 × 2000@60HZ,32bit色深;
DVI支持最大分辨率1920 × 1200@60HZ
音频采用HDA 标准,支持后面板Mic-in,Line-in,Line-out
网络提供2 × 10/100/1000Mbps网络接口
存储器提供5 × SATA接口(B85:4 × SATA3.0+1 × SATA2.0 Q87:5 × SATA3.0)
1 × 可选mSATA/Mini-PCIe接口
I/O接口6 × COM,其中COM1/COM2 支持RS-232/RS422/RS485 模式选择
8 × USB2.0 接口,后面板提供4 × USB3.0 接口
1 × PS/2 键盘、鼠标接口
1 × 8路数字I/O 接口
1 × LPT接口
扩展总线1 × PCIe × 16插槽,支持PCIe 3.0规格;
2 × PCIe × 4插槽(其中一个支持PCIe x1信号),支持PCIe 2.0规格;
4 × 32位PCI插槽,支持PCI Rev2.3标准
工作温度-10℃~60℃;5%~95%(非凝结状态)
储存环境-20℃~80℃, 5%~95%(非凝结状态)
看门狗255级,可编程秒/分,支持超时中断或系统复位
电源采用ATX电源,支持S0、S1、S4、S5
尺寸(L × W)305mm × 244mm

4U
