行业人多知道国产工控机主板上很多扩展的插槽，有的使用了，但是也有很多并没有使用，这些插槽都是用来干什么的呢？很多刚刚入行的新手还不是很清楚，今天工控机厂家固耐普就跟大家科普一下，希望能够帮助到大家。
扩展槽也叫插槽，有时也叫插座或接口等，主要指主板上用来插拔配件的组件。工控机主板上常见的扩展槽主要有以下12种。

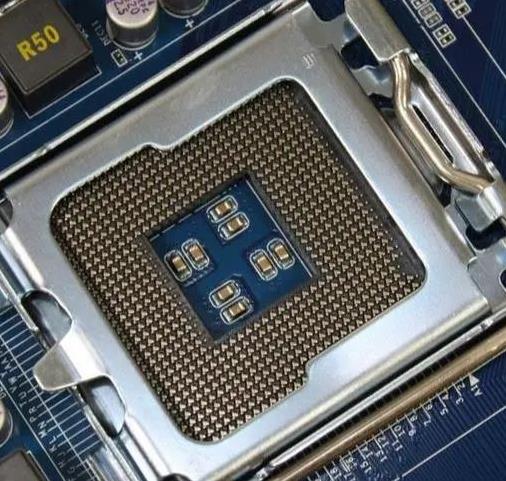

1，CPU插槽
CPU插槽是安装固定CPU的专用扩展槽。根据主板支持的CPU不同，主要表现在CPU背面电子元器件的布局不同。CPU的插槽通常由固定盖、固定杆和CPU插座三部分组成。在安装CPU之前，需要通过固定杆打开固定盖，将CPU放在CPU插座上，然后合上固定盖，用固定杆固定CPU，然后安装CPU的散热风扇。此外，CPU插槽的型号必须与CPU接口的类型一致。比如带LGA 1151接口的CPU，需要放在对应的LGA 1151插槽上。

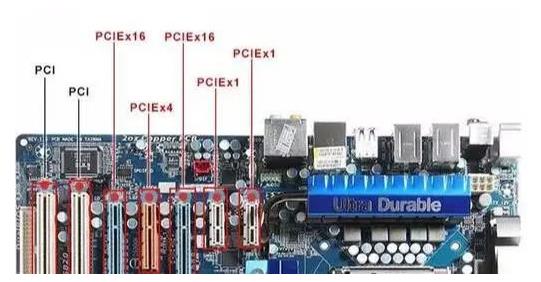

2，PCI-E插槽
PCI-Express是指显卡接口的技术规范(简称PCI-E)，PCI-E插槽就是显卡插槽。目前大部分主板都搭载了3.0版本。插槽越多，支持的模式就越不同，可以充分发挥显卡的性能。目前PCI-E的规格有x1，x4，x8，x16。X16代表16条PCI总线，它们可以直接一起工作。x16代表同时传输数据的16条总线。简单理解就是数字越大，性能越好。

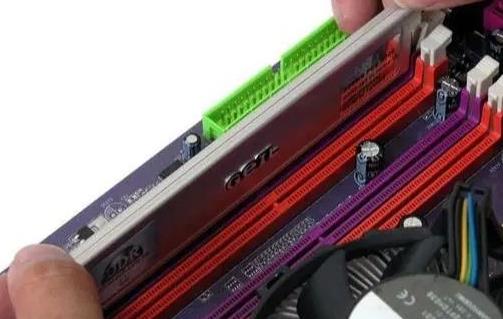

3，内存插槽,
它是用于在主板上安装内存模块的组件。由于主板的芯片组不同，它支持不同类型的内存。不同的内存条在管脚数、额定电压、性能上都有很大的差异。

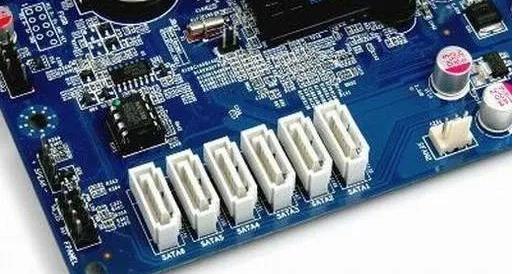

4，SATA插槽
SATA插槽也叫串行插槽。SATA以连续串行方式传输数据，减少了插槽中的引脚数量。主要用于连接硬盘等设备，在电脑运行过程中可以插拔。目前主流的SATA插槽都是3.0。现在的机械硬盘，固态硬盘，光驱都用这个槽。与USB设备一起通过南桥芯片与CPU通信，带宽6Gbit/s，传输速度约750 MB/s。
5，M.2插槽
这个插槽是近年来比较流行的存储设备插槽。由于其带宽大(M.2插槽可达到PCI-X4带宽32Gbit/s，传输速度约为4 Gbit/s)，可以更快地传输数据，而且占用空间少，厚度非常薄。主板用于连接高端固态硬盘产品。
6，主电源插槽,
主插头的作用是提供主板的电源。将电源的电源插头插入主电源插槽，就可以供给主板各种设备正常工作所需的电力。目前所有主板都是通用的20pin+4pin电源接口。
7，辅助电源插槽
辅助电源插槽的作用是为CPU提供辅助电源，所以也叫CPU电源插槽。目前新主板的CPU供电都是8pin槽接口提供，而老主板一般都是4pin槽接口提供。两种接口的插槽通用，兼容。

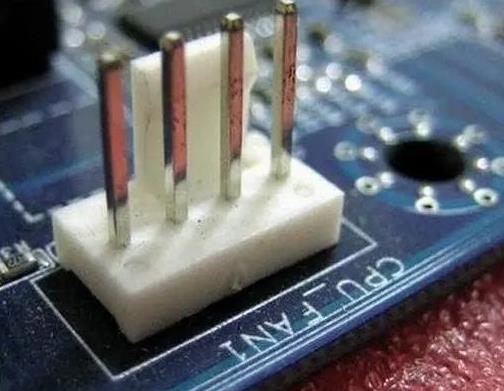

8，CPU电源插槽
顾名思义，这个插槽的作用是给CPU散热器风扇供电。如果在启动过程中没有检测到该插槽，某些主板不允许启动计算机。通常这个插槽在主板上标记为CPU_FAN。

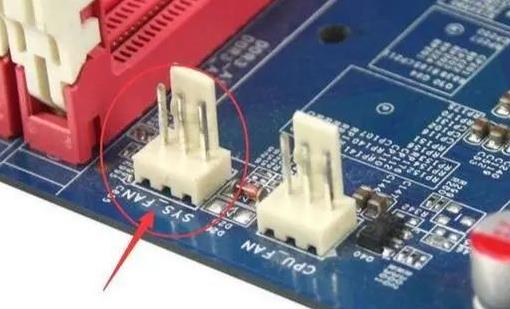

9，风扇电源插槽
此插槽的功能是为机箱上的冷却风扇提供电源插槽。通常这个槽在主板上标记为CHA_ FAN或者SYS_ FAN。

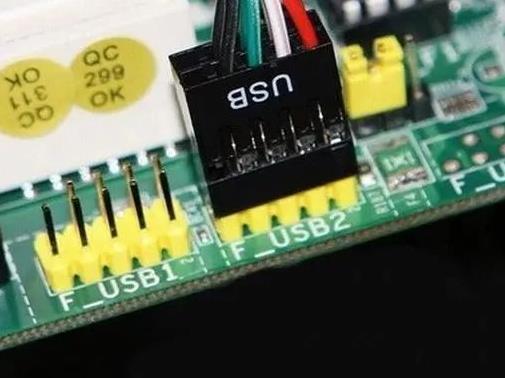

10，USB插槽
其主要用途是为机箱上的USB接口提供数据连接。目前主板上有USB3.0和USB2.0接口的插槽。USB3.0插槽中有19个引脚。右上角有一个缺针，中下方有一个防呆槽口，对应插头。USB2.0插槽只有9个引脚，右下角还有一个缺针。
11，机箱前置音频插槽
很多机箱前面板都有耳机和麦克风的接口，使用起来很方便。当它连接到主板上时，有一个对应的跳线槽。这个插槽也有9个引脚，上排右侧第二个引脚缺失，是为了防呆，避免插错，与USB插槽区分。机箱的前置音频插头一般标为AAFP或音频。

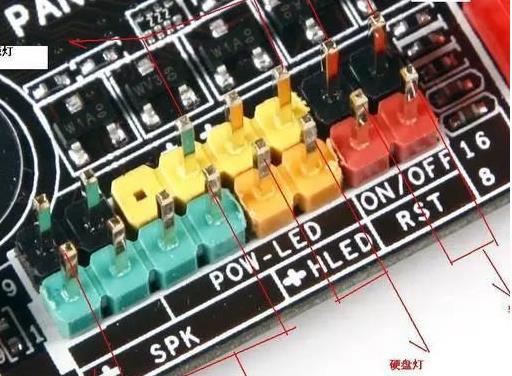

12，主板路线插槽
这些插槽主板用于连接机箱面板上的指示灯、启动和重启按钮。一般都是双排针。指示灯有正负，但启动和重启引脚没有正负。即内置扬声器插槽为4针，一般标有speak字样。
好了，以上就是工控机主板上非常常见的12插槽接口，希望大家对其有所了解，非常感谢大家的支持与关注
