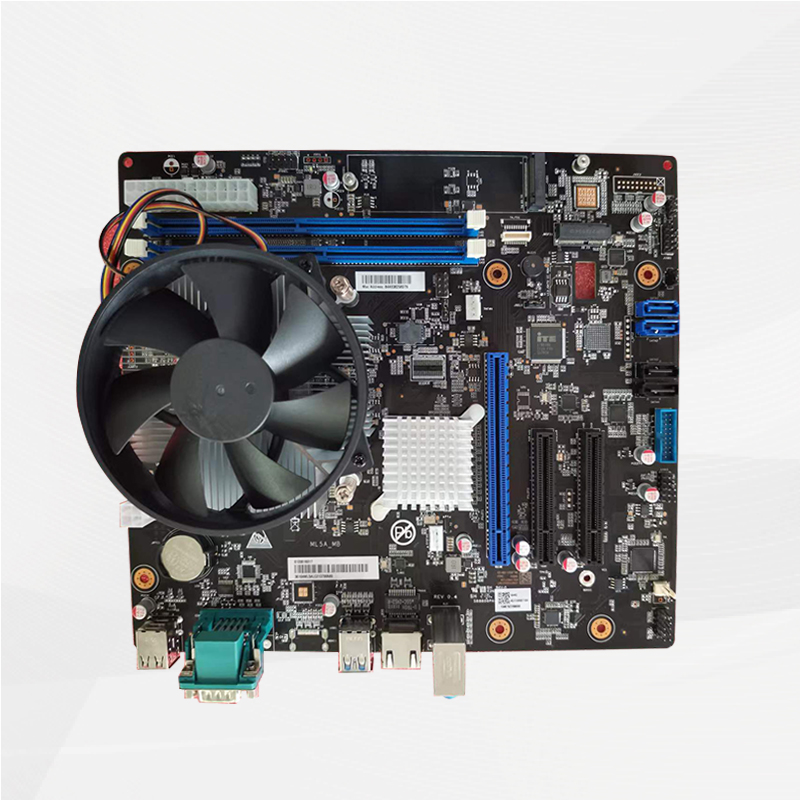

● 支持龙芯7A1000芯片组3A5000 LL / 3A5000处理器
● 支持2x DDR4 UDIMM内存插槽，支持3200MHz DDR4，最大支持32GB
● 支持4 x SATA接口，1 x M.2接口
● 支持AMD和国产景嘉微独立显卡
● 支持统信/麒麟操作系统
配置信息 | |
| 处理器 | CPU型号：3A5000 LL / 3A5000 核数：集成4个同构的64位超标量GS464v处理器 缓存：16MB三级共享Cacche 制程：12nm ~ 14nm TDP：45 ~ 50W |
| 芯片组 | 7A1000芯片组 |
| 内存 | 2 x DDR4 UDIMM内存插槽，支持3200MHz DDR4，单根容量8GB/16GB，最大支持 32GB |
| 显卡 | 集成显卡（可选配置） 设计方式：桥片7A1000集成 显存规格：DDR3 显存容量：动态分配 独立显卡（标准配置） 显卡型号：Radeon 520 芯片品牌：AMD 国别：美国 设计方式：PCIE X16可插拔显卡 显存规格：DDR3 显存容量：1GB 显卡型号2：R5 340 芯片品牌：AMD 国别：美国 设计方式：PCIE X16可插拔显卡 显存规格：GDDR5 显存容量：2GB 显卡型号：JM7201 芯片品牌：景嘉微 国别：中国 设计方式：PCIE X16可插拔显卡 显存规格：DDR3 显存容量：1GB / 2GB |
| 显示接口 | HDMI/VGA |
| 网络 | 1x Realtek RTL8111H-CG 10/100/1000M自适应千兆网卡 |
| 无线网络（可选配置） | 802.11 AC B/G/N + BT 4.0，内置双天线 |
| 存储 | 4 x SATA接口 SATA1：通用配置：支持SATA3.0，蓝色接口；专用配置：支持SATA3.0,需连接HDD保密芯片，红色接口； SATA2：该口与M.2 for SSD 口做成以下可选方式： A.当M.2 for SSD 是NVME配置或者选择不上件时，SATA2口上件，信号为SATA3.0，蓝色接口; B.当M.2 for SSD 是SATA3.0时，SATA2口不上件； SATA3：标准配置：支持SATA2.0,黑色接口 SATA4：标准配置：支持SATA2.0,黑色接口 1 x M.2接口 标准配置：支持NVME 2280 SSD，支持PCIE X4信号 可选配置：支持SATA3.0 2280 SSD |
| 音频 | 深蕾CX20632芯片，HDA接口，支持5.1声道 Line in x1 + Line out x1 + Microphone x1 |
| 背板I/O接口 | 2 x USB2.0，Type A USB 2 x USB3.0接口，Type A(5Gbps) 1 x VGA：DB9 1 x HDMI：Type A 1 x RS232: 与指纹功能(1x4 Header for Fingerprint)做选项搭配，具体如下： 默认功能：全功能DB9，不支持指纹预留功能(1x4 Header for Fingerprint无功能) 可选功能：当选择支持指纹功能(1x4 Header for Fingerprint带功能)时，DB9只支持1个2线(TX/RX)串口信号 |
| 内部I/O接口 | 2 x 主板电源接口：24pin x1 + 4pin x1 4 x SATA接口 2 x M.2接口 1 x RTC，卧式纽扣电池 1 x 蜂鸣器，无源 3 x FAN，4pin，支持PWM Header(标准配置) x1：2x5 header(Pitch 2.54) for Front Panel(前置开关按键，Reset按键，电源指示灯，HDD指示灯) x1：2x10 header(Pitch 2.0) for 前置 USB3.0(2口) x1：2x5 header(Pitch 2.54) for 前置USB2.0(2口) x1：2x5 header(Pitch 2.54) for 前置USB2.0(单口) x1：2x5 header(Pitch 2.54) for 前置音频接口(Mic x1, Headphone x1) x1：Mono_Out header(Pitch 2.54) for 内置喇叭 x1：1x3 Header (Pitch 2.54) for 调试功能(TX、RX、GND) Header(专用必选配置) x1：1x7 Stake Pin header(Pitch 2.54) for Debug,beside BHD5-AS5 x1：2x10 header(Pitch 2.54) for 前置 USB3.0(2口) Header(通用可选配置) x1：EJTAG Header(调试接口) x1：1x4 Header(Pitch 2.54) for Fingerprint |
| PCIE 扩展插槽 | x1：PCIEX16 Slot 用于独显,采用黑色物理插槽X16，使用X8信号; 搭配的显卡 Radeon 520 1GB / R5 340 2GB / 景嘉微 JM7201 1GB/2GB" x1：PCIEX8 Slot 采用黑色物理插槽X8,使用X8信号； x1：PCIEX8 Slot 通用规格：采用黑色物理插槽X8,使用X4信号； 专用规格：采用红色物理插槽X8,使用X4信号： 备注：该槽右侧需留出孔位,也需要防呆螺柱" |
| 操作系统 | 统信/麒麟操作系统 |
| 电源类型 | 采用ATX电源，支持S0/S3/S4/S5 |
| 安全特性 | 3A4000 SE安全模块：预留硬件支持(可选配置) 专用规格 TCM 品牌：国民技术 芯片：Z32H330TC HDD Protect IC 品牌1：华虹科技 芯片：BHD5-AS5 品牌2：方寸微电子 芯片：T660-B201C |
| BIOS | 昆仑 |
| 工作温度 | 0℃～40℃, 5%～95%（非凝结状态） |
| 储存温度 | -40℃～70℃, 5%～95%（非凝结状态） |
| 尺寸 | 244mm*217mm MATX主板 |
| 主板特性 | PXE：支持 WOL(网络唤醒)：支持S3/S4/S5，BIOS有Item选项，做Enable/Disable操作 S3通过USB设备唤醒：支持，BIOS有Item选项，做Enable/Disable操作 S3通过蓝牙设备唤醒：支持，BIOS有Item选项，做Enable/Disable操作 RTC S3唤醒：支持S3/S4/S5，BIOS有Item选项，做Enable/Disable操作 远程开机：N/A 断电自动启动机器：支持，BIOS有Item选项，做Enable/Disable操作 LAN功能控制：支持，BIOS有Item选项，做Enable/Disable操作 SATA接口功能控制：支持，BIOS有Item选项，做Enable/Disable操作 S0下外部USB端口功能控制：N/A S5下外部USB端口供电控制：N/A 内存不在位报警：支持 风扇不在位报警：支持 |
